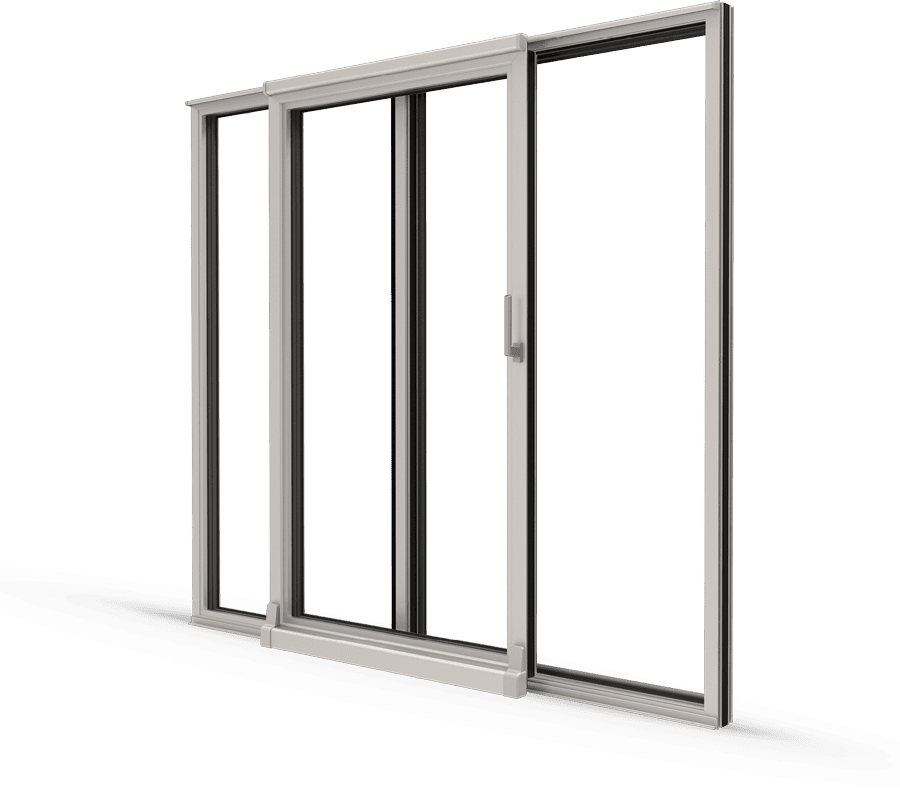

Skyvedør med luftestilling
Skyvedør med luftestilling er basert på det samme betjeningsprinsippet som vippe-dreie vinduer. Med det samme håndtaket kan man velge å enten vippe toppen av den bevegelige rammen innover i rommet for lufting, eller å flytte hele rammen til siden som en mer tradisjonell skyvedør. Skyvedøren er tett, og har svært gode egenskaper mot påvirkning fra været takket være robuste tettepakninger og en valgfri opphøyd terskel.
Mer InformasjonSkyvedør med luftestilling
Med luftestilling får skyvedøren nye bruksområder
Skyvedør med luftestilling er basert på det samme betjeningsprinsippet som vippe-dreie vinduer. Med det samme håndtaket kan man velge å enten vippe toppen av den bevegelige rammen innover i rommet for lufting, eller å flytte hele rammen til siden som en mer tradisjonell skyvedør.
Skyvedøren er tett, og har svært gode egenskaper mot påvirkning fra været takket være robuste tettepakninger og en valgfri opphøyd terskel.
Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- U-verdi: 0.8,
- Svanemerket: nei
Teknisk beskrivelse
- Rammevekt: maks: 130 kg
- Montering: Adjufix
- Glasstykkelse: min-maks: 20-64 mm
- Profildybde: Ramme/fast felt: 96/86 mm
- Terskelhøyde: 67 mm
- Rammestørrelse maks: 1650 (Bredde), 2400 (Høyde) mm
Konfigurasjoner
- Enkeltspor: nei
- Dobbelspor: nei
- Trippelspor: nei
- Montering: Adjufix
- Drenering: Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9A
- Luftgjennomtrengning (Klassifisering) iht. EN 12207: 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
Design
- Rammemateriale: Aluminium
- Isolasjonsmateriale: Sapa Thermo N9
- Dørlukker, C****: nei
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: nei
CE deklarasjon
-
HelAlu Skyvedør med luftestilling 1086
210923_DoP-VWUAB-AL-016_NO.pdf
Andre dokumenter
-
Brukerveiledning Skyvedør med luftestilling Sapa 1086
20200715-001_Operations-Skyvedor-med-luftestilling_Sapa_1086_NO.pdf
-
P-merke Hel aluminium
P_mark_certificate_SE.pdf
Monteringsanvisning
-
Installering kobling av profiler
20181029-001-Instalation-Kobling_av_profiler_90D_45D_Sapa_xx86_xx50_NO.pdf
-
Monteringmanual glass
20200406-001-Glass_Installation_for_Windows_EntranceDoor_TiltSlidingDoors_NO.pdf
-
Installasjonsmanual Skyvedør med luftestilling Sapa 1086
20200505-001_Installation_Skyvedor_med_luftestilling_Sapa_1086_NO.pdf
Tegninger
-
ND HelAlu Sapa 1086 Skyvedør med luftestilling
NHA1086TSD.pdf
NHA1086TSD.dwg
FDV Dokumentasjon
-
HelAlu FDV
FDV_Dokumentasjon_Hel-ALU202008.doc
Vedlikehold instruksjon
-
Justering og Vedlikehold Skkyvedør med luftestilling Sapa 1086
20181121-001_Justering_og_vedlikehold_Skjyvedor_med_luftestilling_Sapa_1086_NO.pdf
-
Rengjøring og vedlikehold Hel Alu
20181129-001_Rengjoring_og_Vedlikehold_Sapa_NO2.pdf
