Egenskaper ved standardutførelse

Teknisk Spesifikasjon

  • Glasstykkelse: 20-64 min-maks (mm)
  • U-verdi: 0.8, 0.9, 1.1,

Teknisk beskrivelse

  • Karm- og rammehøyde: 109,5/124,5 mm
  • Karmdybde: 86 mm
  • Montering: Adjufix
  • Drenering (utstansing eller deksel**): Ja

Vertikale mål

  • Rammebredde synlige hengsler min/maks: 535/1400 mm
  • Rammebredde skjulte hengsler min/maks: 535/1250 mm
  • Rammehøyde synlige hengsler min/maks: 650/1900 mm
  • Rammehøyde skjulte hengsler min/maks: 550/1900 mm
  • Vekt maks (kg) synlige/skjulte hengsler: 100/50-40 kg

Horisontale mål

  • Rammebredde synlige hengsler min/maks: 400/2400 mm
  • Rammebredde skjulte hengsler min/maks: 400/1250 mm
  • Rammehøyde synlige hengsler min/maks: 650/800 mm
  • Rammehøyde skjulte hengsler min/maks: 550/800 mm
  • Vekt maks (kg) synlige/skjulte hengsler: 100/50-30 kg
  • Maks. ramme bredde+høyde: 3400 mm

Sertifiseringer

  • Vanntetthet (Klassifisering) iht. EN 12208: 9A
  • Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
  • Vindmotstand (Klassifisering) iht. EN 12210: C3
  • Innbruddklassifisering: RC2

Design

  • Ramme-Materiale: Aluminium
  • Isolasjons-materiale: Sapa Thermo N9
  • Anodisert overflate: ja
  • Pulverlakkering iht. RAL og NCS: Standard glans 30
  • Ulik overflatebehandling på innside og utside: ja
  • Buede former: -
  • Foringsnot og utvendig vannese: Ja
  • Glasslister: Innvendig
  • Pakninger: Svart
  • Varmkant: Svart
  • Skjulte hengsler: ja

Kontakt forhandlere

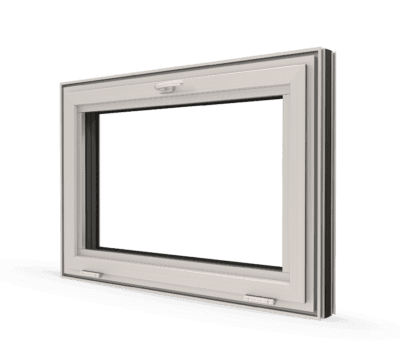

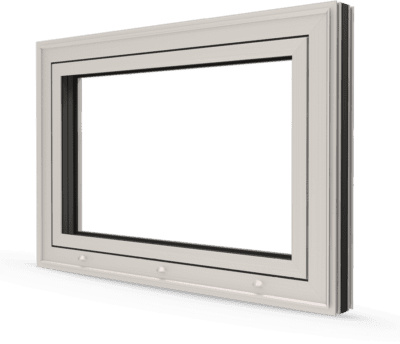

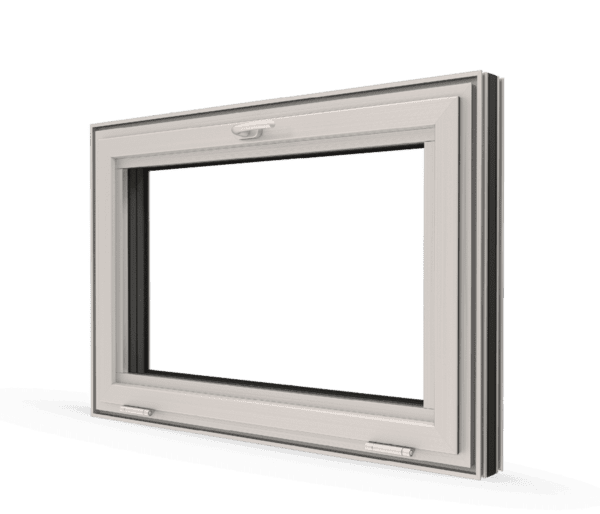

Bunnhengslet vindu

Bunnhengslede vinduer gir en robust og forutsigbar betjening. Rammen er fastmontert til karmen i bunnen, og vinduet kan enkelt åpnes for luftestilling

Detaljer

Bunnhengslede vinduer har sin naturlige plass det er det ikke er behov for full åpning av vindusfeltet. Det gjør vinduet til et gunstig kompromiss i situasjoner hvor verken fullt åpningsbare- eller faste karmer er de best egnede vinduene.
