Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glass: 3-lags isolerglass med energibelegg, varmkant og argongass som standard.
- Karm: Lamellimt og fingerskjøtt 105x56mm
- Foringsspor karm og terskel: Innvendig 10x8mm uten foringsnot i bunn på overlys
- Festehull: Forborret 14 mm innside karm for Adjufix
- Dekkpropp for festehull: Hvite eller transparente (diam. 14mm) inngår i leveransen
- Dekklister: Ut- og innvendige dekklister inngår i leveransen
- u-verdi: 0.8,
Mål overlys
- Karmdimensjon: 105x56 mm
- Karmyttermål, eks M4-21: B M10 (990mm) x H M3 (194mm)
- Vekt, eks CSL 13, M4-21: 24 kg
Kontakt forhandlere

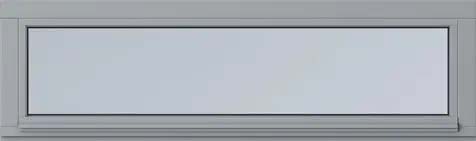

Overlys M460
Overlys er vindusflaten som er spesiallaget for å bygges inn over ytterdøren din. Slipp både besøkende og dagslyset inn, og skap et unikt inngangsparti nøyaktig etter din stil.
Din ytterdør og entreen angir tonen for hjemmet ditt. Et pent og stilfullt side- eller overlys gir førsteinntrykket en ekstra dimensjon og gir entreen større romfølelse. Entreen får en luftigere og vennligere atmosfære, med sollys på dagen og et varmt skinn på kvelden. Velg mellom en rekke forskjellige farger og glass. Klarglass eller Cotswold. Din personlige smak og din entré avgjør saken.

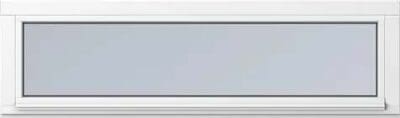

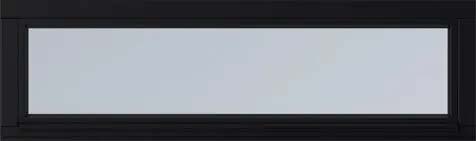

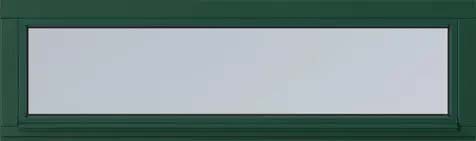

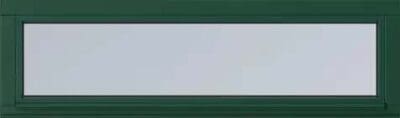

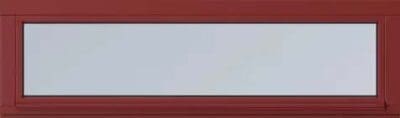

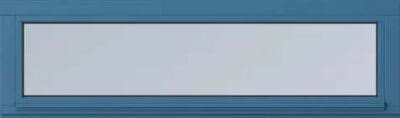

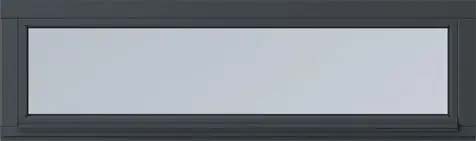

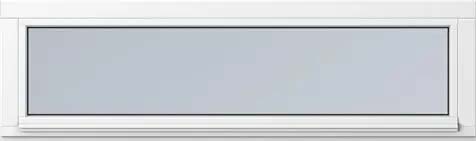

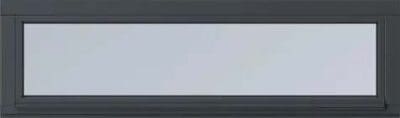

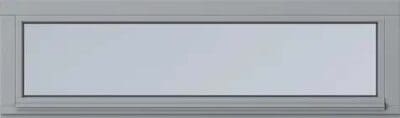

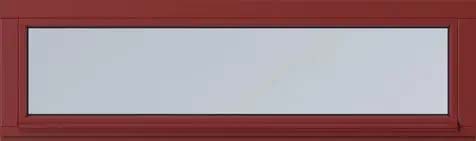

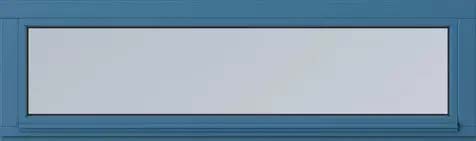

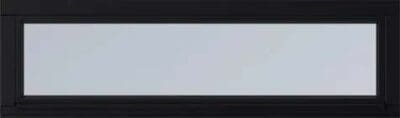

Variasjoner
S_8500_N
S_7000_N
S_6030_R70B
S_6020_G30Y
S_6020_B70G
S_6020_B10G
S_5030_R90B
S_4550_Y80R
S_4050_R
S_3500_N
S_2570_Y90R

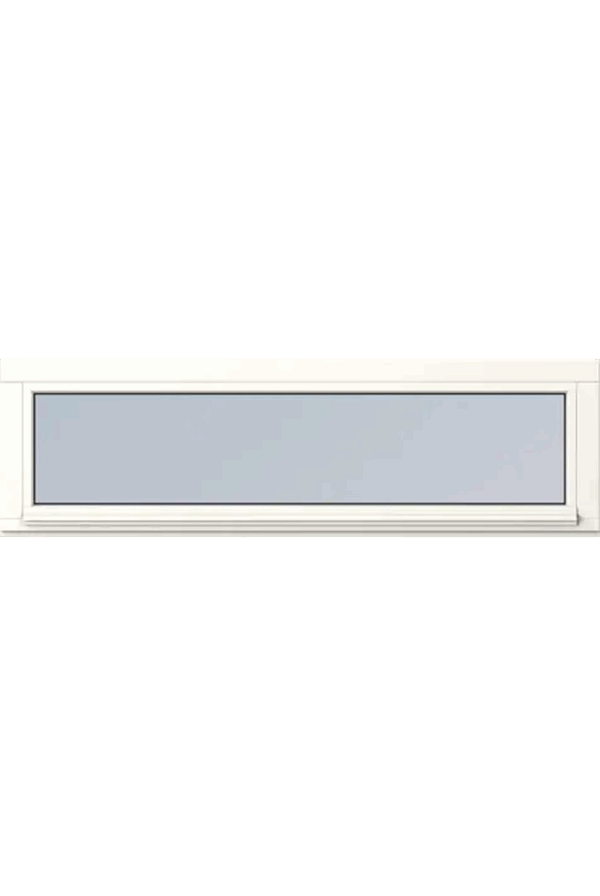

S_0502_Y
Størrelsetabell Overlys
Karmyttermål | Lysmål | |||
---|---|---|---|---|
Modul | Bredde | Høyde | Bredde | Høyde |
9x2 | 890 | 194 | 778 | 82 |
9x3 | 890 | 294 | 778 | 182 |
9x4 | 890 | 394 | 778 | 282 |
10x2 | 990 | 194 | 878 | 82 |
10x3 | 990 | 294 | 878 | 182 |
10x4 | 990 | 394 | 878 | 282 |
11x2 | 1090 | 194 | 978 | 82 |
11x3 | 1090 | 294 | 978 | 182 |
11x4 | 1090 | 394 | 978 | 282 |
12x2 | 1190 | 194 | 1078 | 82 |
12x3 | 1190 | 294 | 1078 | 182 |
12x4 | 1190 | 394 | 1078 | 282 |
13x2 | 1290 | 194 | 1178 | 82 |
13x3 | 1290 | 294 | 1178 | 182 |
13x4 | 1290 | 394 | 1178 | 282 |
14x2 | 1390 | 194 | 1278 | 82 |
14x3 | 1390 | 294 | 1278 | 182 |
14x4 | 1390 | 394 | 1278 | 282 |
15x2 | 1490 | 194 | 1378 | 82 |
15x3 | 1490 | 294 | 1378 | 182 |
15x4 | 1490 | 394 | 1378 | 282 |
16x2 | 1590 | 194 | 1478 | 82 |
16x3 | 1590 | 294 | 1478 | 182 |
16x4 | 1590 | 394 | 1478 | 282 |
17x2 | 1690 | 194 | 1578 | 82 |
17x3 | 1690 | 294 | 1578 | 182 |
17x4 | 1690 | 394 | 1578 | 282 |
18x2 | 1790 | 194 | 1678 | 82 |
18x3 | 1790 | 294 | 1678 | 182 |
18x4 | 1790 | 394 | 1678 | 282 |
