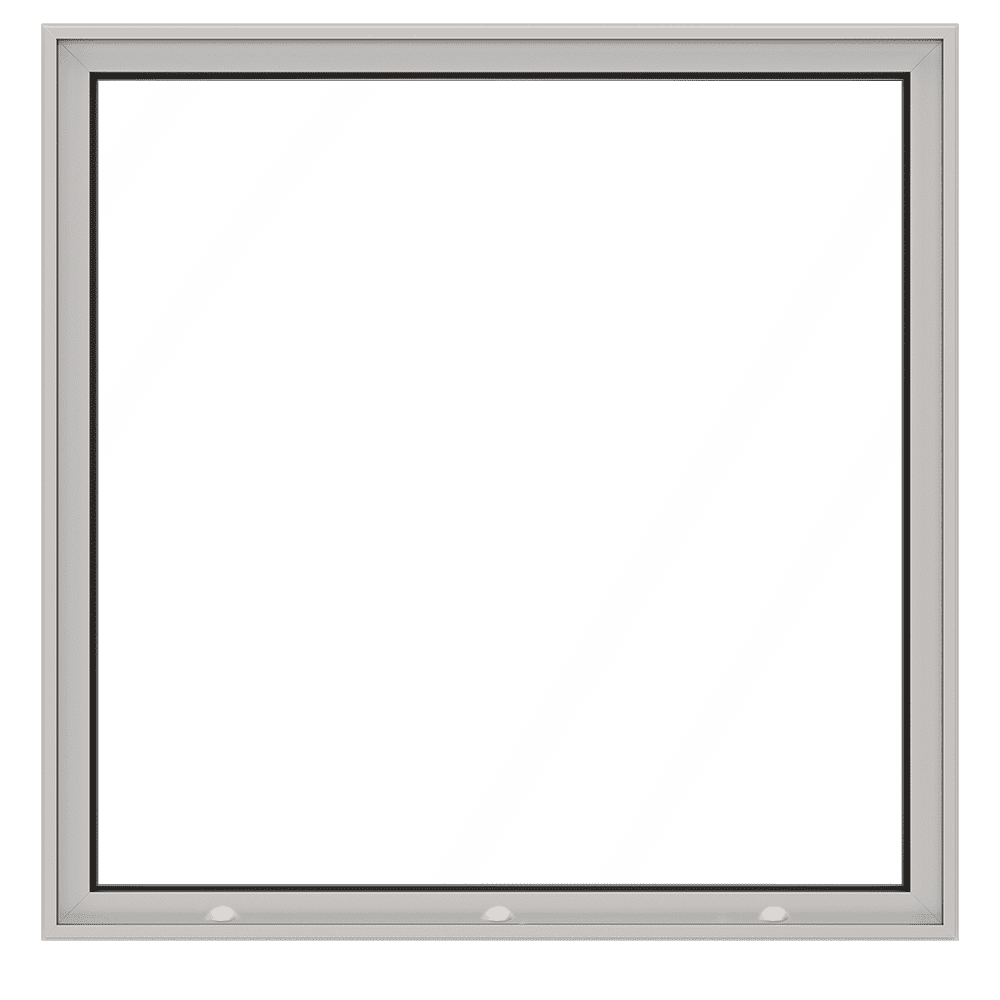

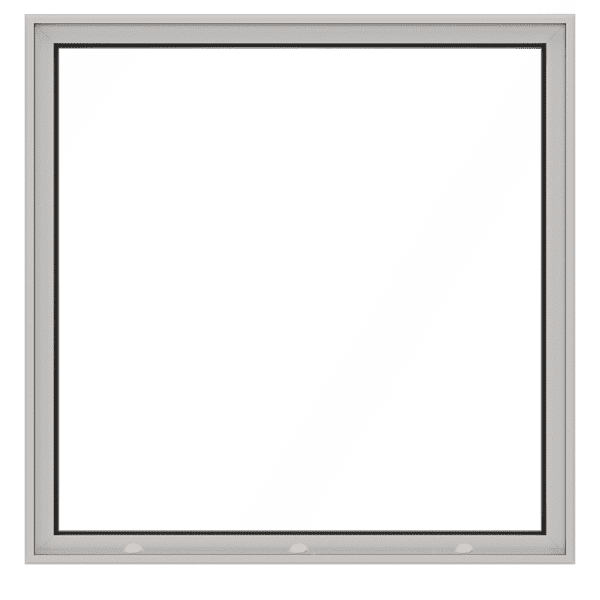

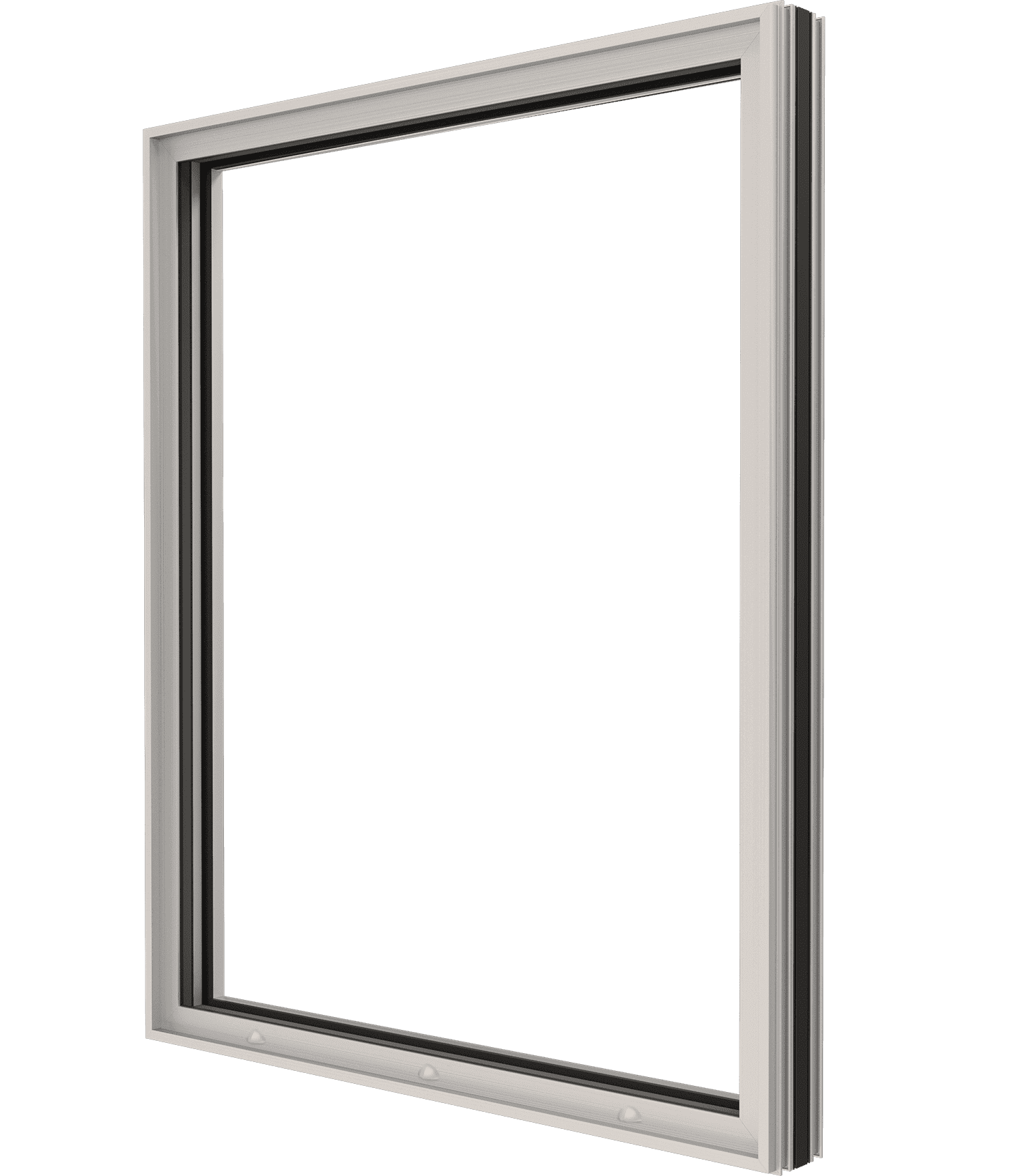

Fast prosjektkarm
Med en svært lavtbyggende profil er fast prosjektkarm klasseledende i lysinnslipp og minimal påvirkning på fasaden. Ved en karmhøyde på bare 52 mm kan nesten hele lysåpningen tas i bruk av glasset. Resultatet er svært godt lysinnslipp, og en lavtbyggende profil som ikke tar oppmerksomheten fra resten av arkitekturen.
Mer InformasjonFast prosjektkarm
Med en svært lavtbyggende profil er fast prosjektkarm klasseledende i lysinnslipp og minimal påvirkning på fasaden.
Med en karmhøyde på bare 52 mm kan nesten hele lysåpningen tas i bruk av glasset. Resultatet er svært godt lysinnslipp, og en lavtbyggende profil som ikke tar oppmerksomheten fra resten av arkitekturen. Prosjektkarmen er spesielt godt egnet til rehabilitering av eldre bygg. Med prosjektkarmen kan man bevare uttrykket til tradisjonelle støpejernsvinduer, samtidig som man oppnår langt bedre energieffektivitet og komfort.
Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glasstykkelse: 20-64 min-maks (mm)
- U-verdi: 0.7., 0.8,
- Svanemerket: nei
Teknisk beskrivelse
- Karm- og rammehøyde: 52 mm
- Karmdybde: 86 mm
- Rammebredde min/maks (Synlige hengsler): Avhenger av bredde, høyde og vekt på glasset mm
- Rammehøyde min/maks (Synlige hengsler): Avhenger av bredde, høyde og vekt på glasset mm
- Rammevekt maks: Avhenger av bredde, høyde og vekt på glasset kg
- Montering: Braketter
- Drenering (utstansing eller deksel**): Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9A
- Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
- Innbruddklassifisering: RC3
Design
- Ramme-Materiale: Aluminium
- Isolasjons-materiale: Sapa Thermo N9
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Buede former: -
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: nei
