Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Utvendig utførelse: Tre, Tre/Aluminium,
- Material innvendig: Tre
- Vaakumimpregnert: ja
- Kan inngå i kombinasjon: ja
- Glass: 4-16G-ES4
- u-verdi: 0.8, 0.9, 1.0, 1.1, 1.2,
- Svanemerket: Ja. Kan leveres som svanemerket.
Teknisk beskrivelse
- Karmdyp Tre: 92 mm, 105 mm,
- Karmdyp Tre/Aluminium: 100mm, 113mm,
- Min Bredde 92 karm: 282
- Maks Bredde 92 karm: 3988
- Min Høyde 92 karm: 314
- Maks Høyde 92 karm: 3888
- Min Bredde 100 karm: 282
- Maks Bredde 100 karm: 3988
- Min Høyde 100 karm: 314
- Maks Høyde 100 karm: 3888
- Min Bredde 105 karm: 532
- Maks Bredde 105 karm: 3988
- Min Høyde 105 karm: 514
- Maks Høyde 105 karm: 3988
- Min Bredde 113 karm: 532
- Maks Bredde 113 karm: 3988
- Min Høyde 113 karm: 514
- Maks Høyde 113 karm: 3988
- Maks Bredde+Høyde: 6000
- Rammevekt: 275
Kontakt forhandlere

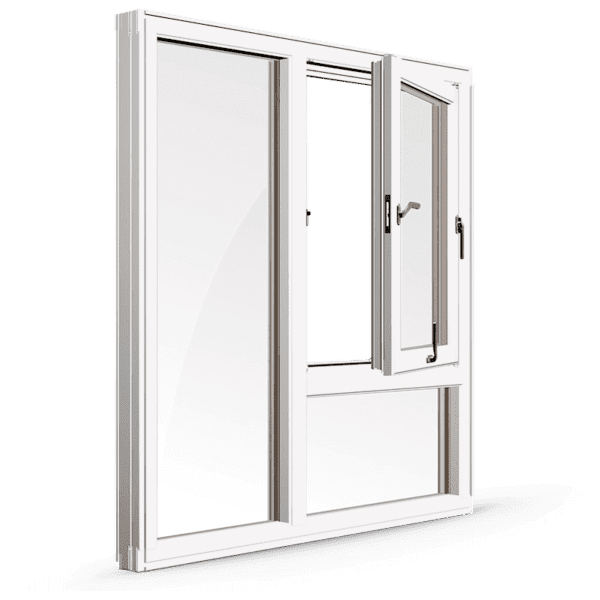

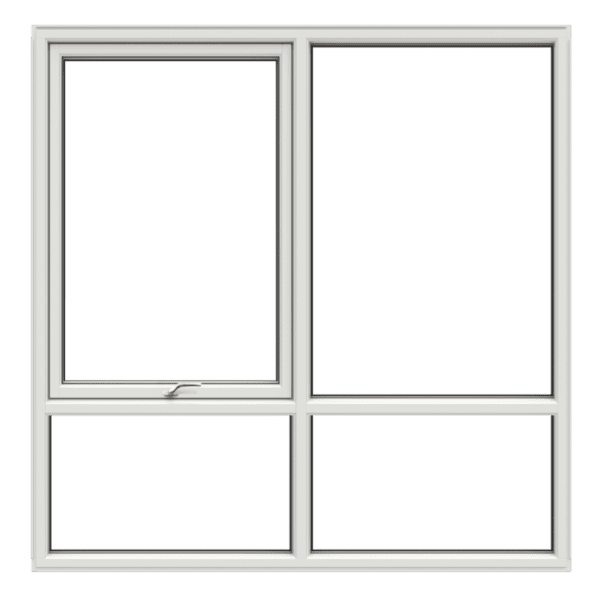

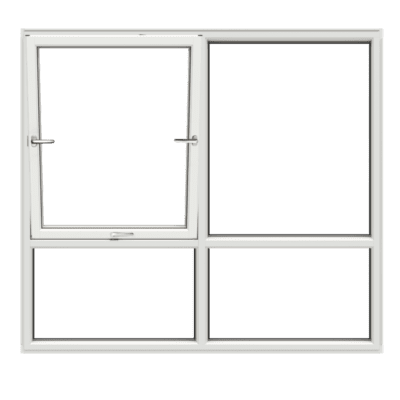

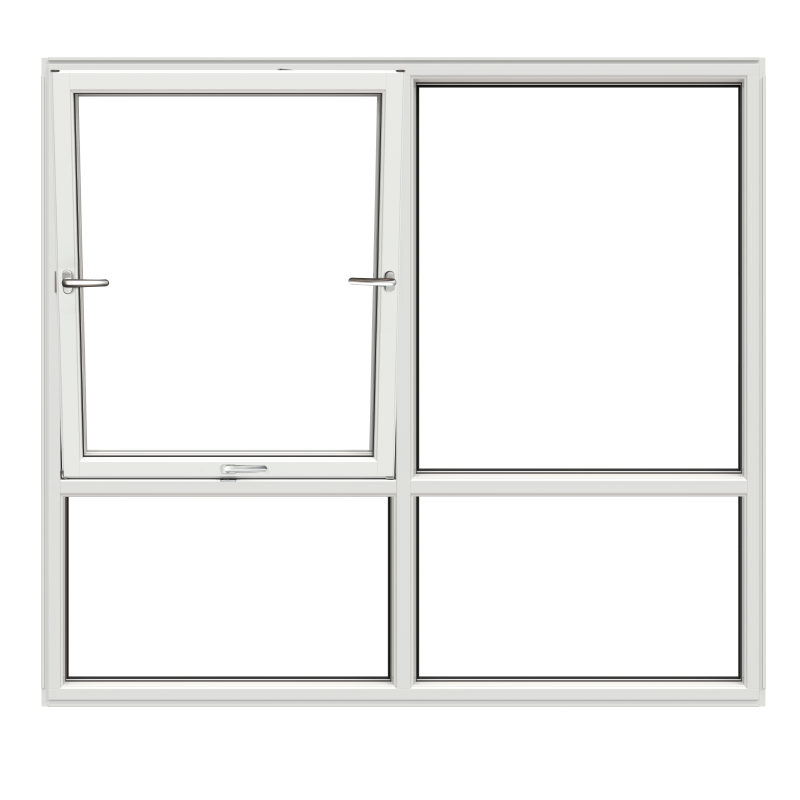

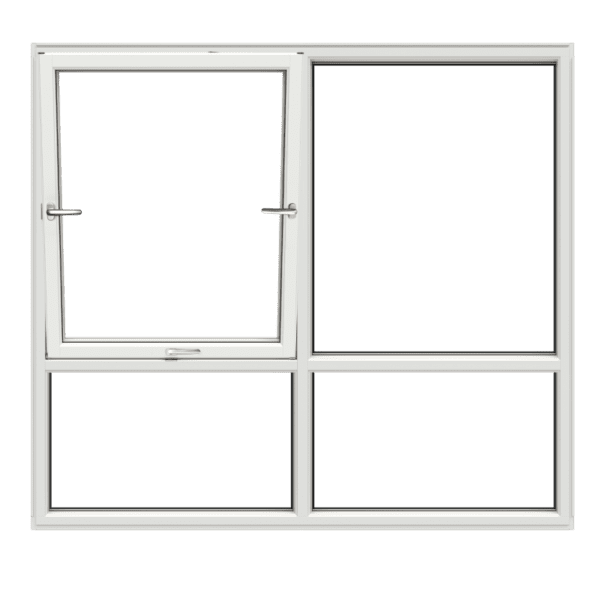

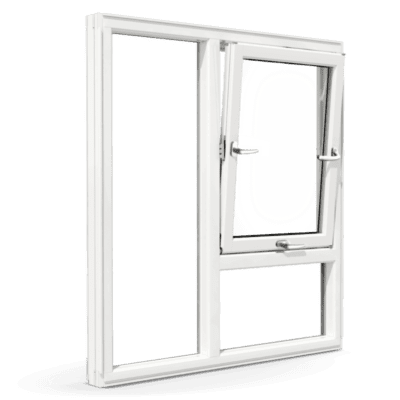

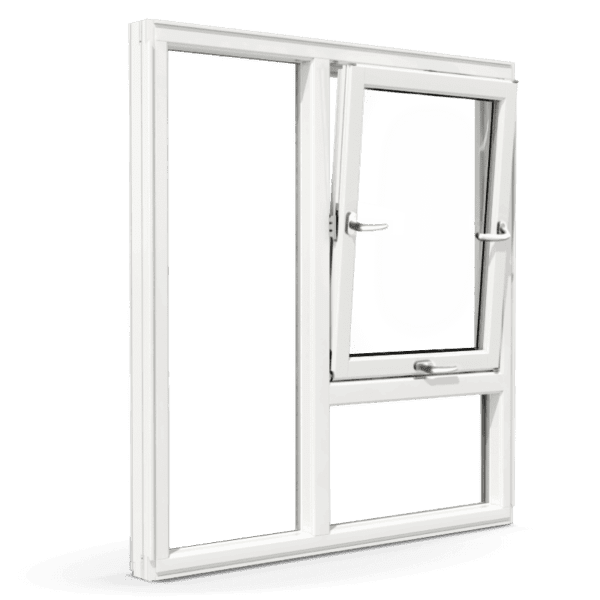

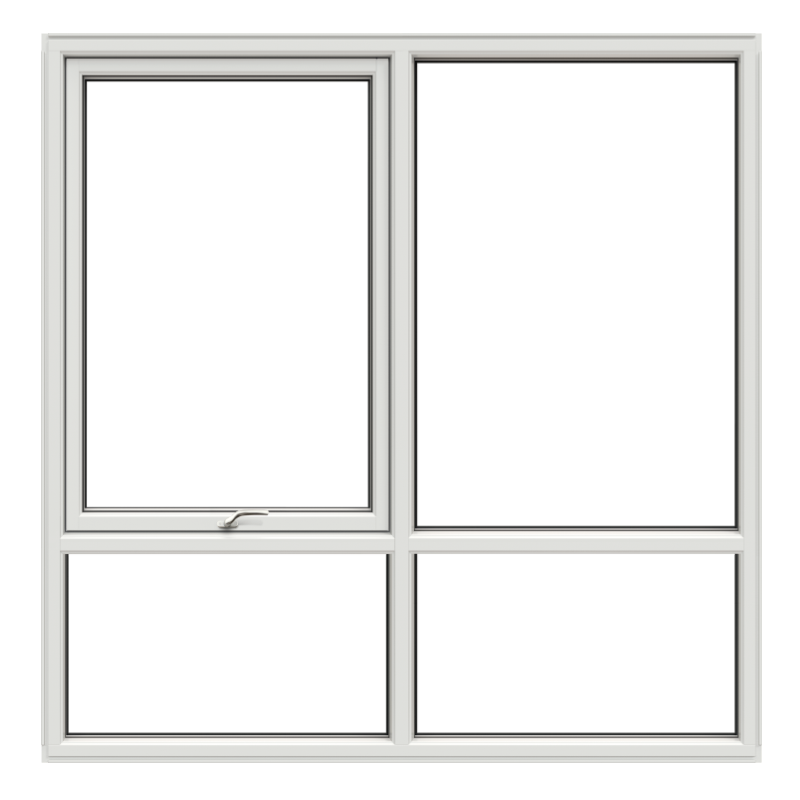

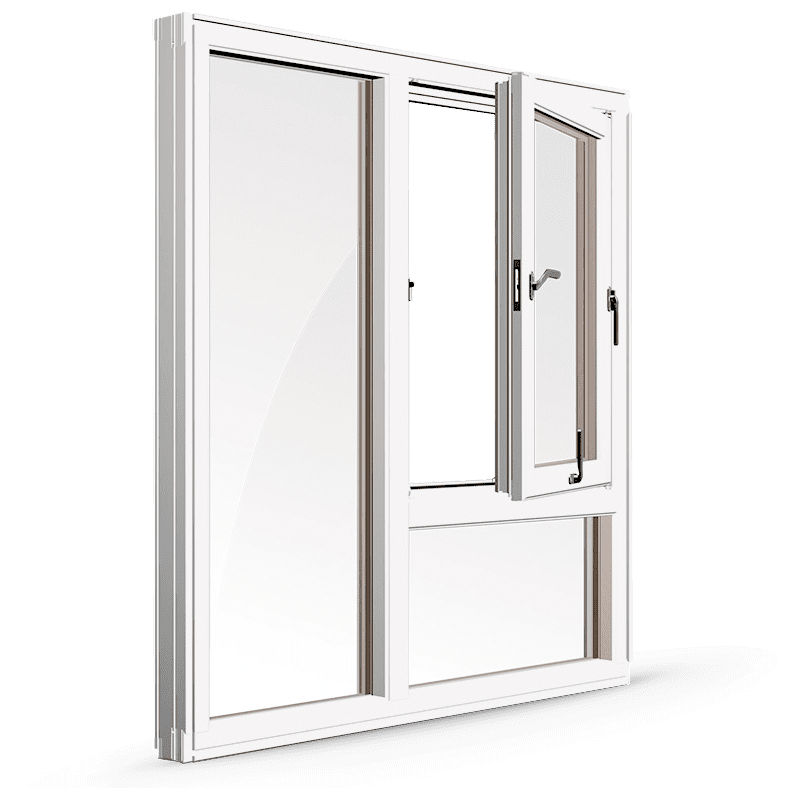

Kombinasjonsvindu, innadslående
Møblere helt ut i naturen
Markedet har i stigende grad etterspurt store, faste karmer oppdelt i ruter med en eller flere lukkerammer. NorDan kan tilby smekre løsninger for kombinasjon av innadslående og faste karmer.’
NorDan produserer alle former og formater for kombinasjons løsninger innenfor de begrensninger kravet til sikkerhet og vekt stiller. Med isolasjonsevnen i NorDans vinduer oppnår du frihet til å møblere helt ”ut i naturen”.
Ypperlig for store glassflater
Fastkarm er utgangspunktet for Kombinasjonsvinduer. Disse vinduene kan produseres i store format og gir særdeles gode arkitektoniske muligheter med optimal funksjon. Kombiner optimal utsikt med god luftemulighet i samme karm. Personsikkerhet og mulighet for vasking av større vinduer må alltid vurderes.
Maksimal lysgjennomgang
Våre kombinasjonsvindu er utviklet med fokus på vakker design og smekre profiler som gir maksimal lysgjennomgang. Konstruksjonen gir rene linjer fordi sprosser, poster og losholt har samme dimensjon uavhengig av om det er i lukke ramme eller fast felt.
Variasjoner
Dokumentasjon
Andre dokumenter
-
Egendeklarasjon BREEAM-NOR
Egendeklarasjon-Breeam-NOR-sjekkliste-A20.pdf
Monteringsanvisning
-
Forslag montering lenger inn i vegg Ny vannese og nytt karmspor i 2009: Produktinformasjon med forslag montering lenger inn i vegg
produktinformasjon12-20091.pdf
-
Glass Montere eller skifte glass i et NorDan Produkt
Glazing-document-INTERNATIONAL-lo-res-4-7-13.pdf
-
NTech-vindu Monteringsanvisning NTech-vindu
Monteringsanvisning-NTech-vindu.pdf
-
VIS-monteringsanvisning VIS montering av vinduer og dører lenger inn i vegg
200256-VIS-monteringsanvisning-Mars-2014.pdf
Garanti
-
Garanti og Reklamasjonsrett
Garanti.pdf
-
Garanti svanemerket
Garanti-svanemerket.pdf
Tegninger
-
N010900 ND Ntech Sikkerhetsvindu 92 mm karm.
N010900-2.pdf
N010900-2.dwg
-
N010901 ND Ntech Sikkerhetsvindu 100 mm karm inkl. 8 mm alum.
N010901-2.pdf
N010901-2.dwg
-
N010902 ND Ntech Sikkerhetsvindu 105/80, 105 mm karm.
N010902-2.pdf
N010902-2.dwg
-
N010904 ND Ntech Sikkerhetsvindu NTech Passiv, 105 mm karm.
N010904-2.pdf
N010904-2.dwg
-
N130900 ND NTech Fastkarm m/lukkeramme 92 mm karm.
N130900-1.pdf
N130900-1.dwg
-
N130901 ND NTech Fastkarm m/lukkeramme 100 mm karm inkl. 8 mm alum.
N130901-1.pdf
N130901-1.dwg
-
N130902 ND NTech Fastkarm m/lukkeramme 105/80, 105 mm karm.
N130902-1.pdf
N130902-1.dwg
-
N130903 ND NTech Fastkarm m/lukkeramme 105/80, 113 mm karm inkl. 8 mm
N130903-1.pdf
N130903-1.dwg
-
N130904 ND NTech Fastkarm m/lukkeramme NTech Passiv, 105 mm karm.
N130904-1.pdf
N130904-1.dwg
-
N130905 ND NTech Fastkarm m/lukkeramme NTech Passiv, 113 mm karm inkl. 8 mm alum.
N130905-1.pdf
N130905-1.dwg
-
N360920 ND NTech Villa Fastkarm 92 mm karm.
N360920-2.pdf
N360920-2.dwg
-
N360921 ND NTech Villa Fastkarm 100 mm karm inkl. 8 mm alum.
N360921-2.pdf
N360921-2.dwg
-
N360922 ND NTech Villa Fastkarm 105/80, 105 mm karm.
N360922-2.pdf
N360922-2.dwg
-
N360923 ND NTech Villa Fastkarm 105/80, 113 mm karm inkl. 8 mm alum.
N360923-2.pdf
N360923-2.dwg
-
N360924 ND NTech Villa Fastkarm NTech Passiv, 105 mm karm
N360924-2.pdf
N360924-2.dwg
-
N360925 ND NTech Villa Fastkarm NTech Passiv, 113 mm karm inkl. 8 mm alum.
N360925-2.pdf
N360925-2.dwg
FDV Dokumentasjon
-
NTech FDV I henhold til Plan-og Bygningsloven har NorDan utarbeidet et eksempel på FDV-dokumentasjon for NorDan Vinduer og Dører.
FDV-Kunde2020.doc
Vedlikehold instruksjon
-
Standard maling beis og lakk
Standard-maling-beis-og-lakk2.pdf
-
Vedlikehold av vinduer og dører
Vedlikehold.pdf
