Fagvindu uten midtpost
Fagvindu uten midtpost fra Nordan er ikke bare elegant og praktisk. Det er også et svært godt alternativ når vinduet skal være rømningsvei. Fagvinduet består av to innadslående rammer i samme karm, slik at man raskt og enkelt kan åpne begge rammene.
Mer InformasjonFagvindu uten midtpost

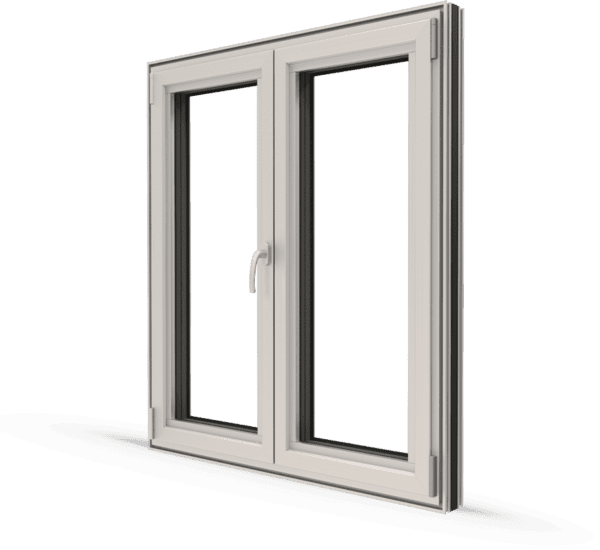

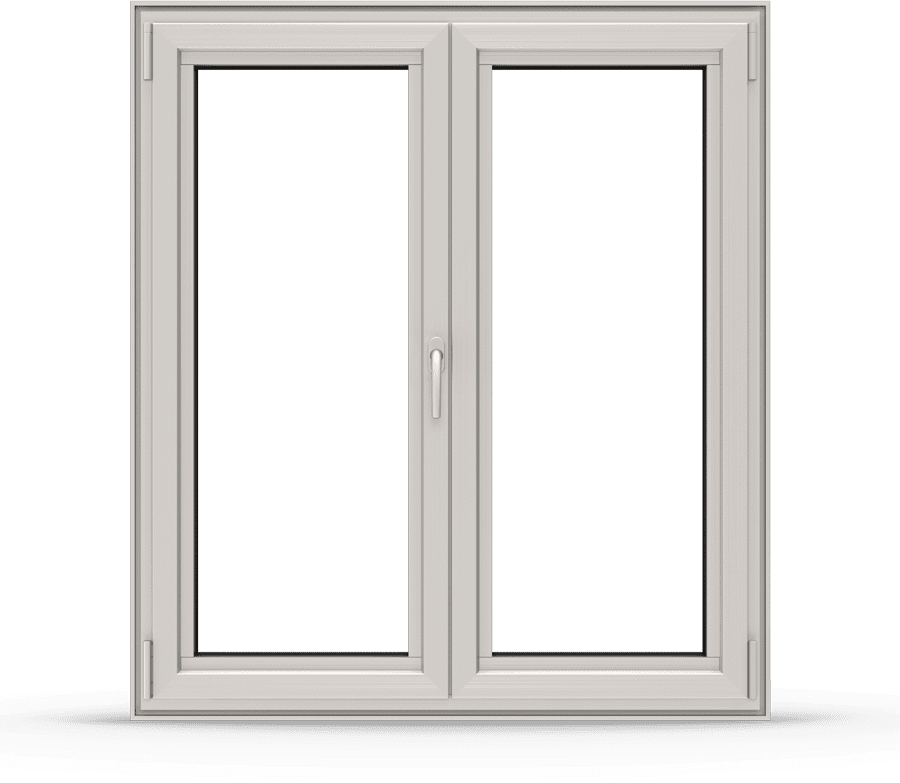

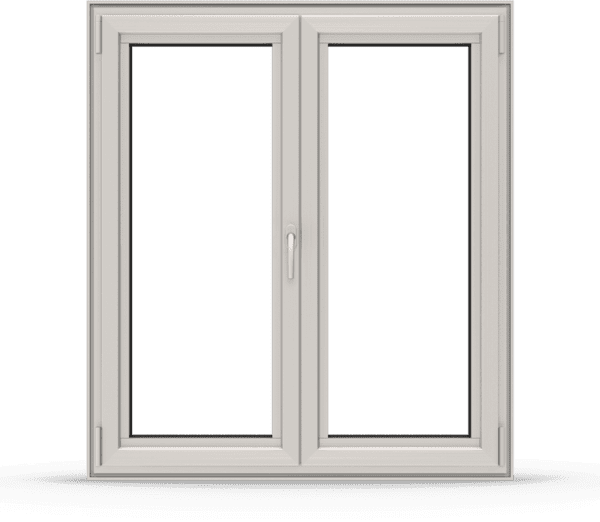

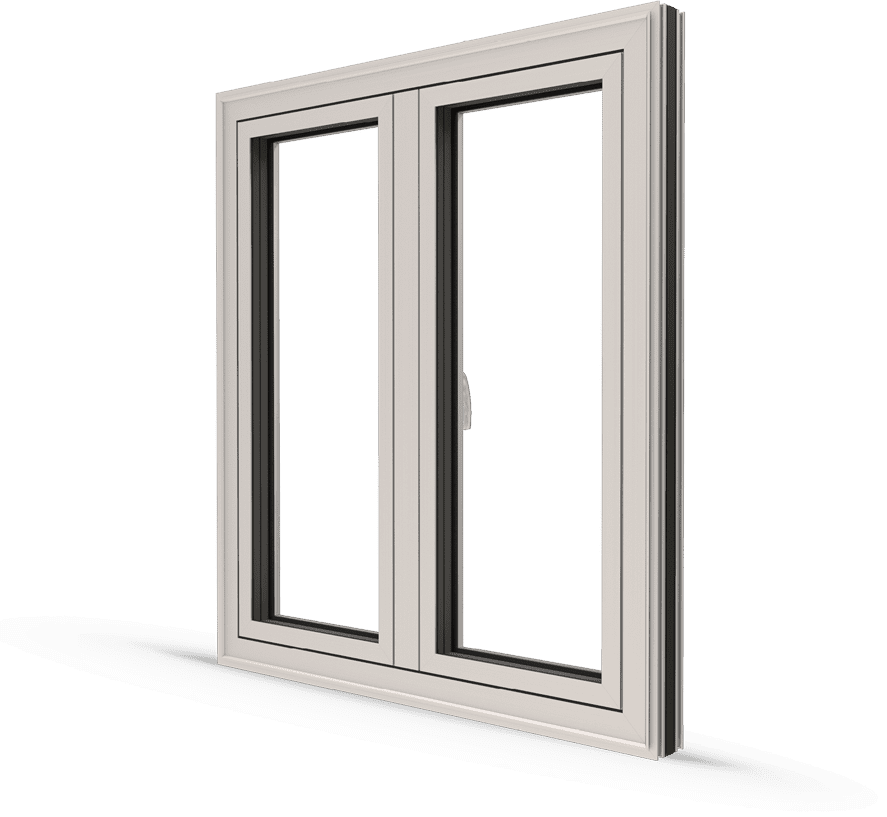

Et innadslående fagvindu uten midtpost , også kalt fransk vindu, er ikke bare elegant og praktisk. Det er også et svært godt alternativ når vinduet skal være rømningsvei.

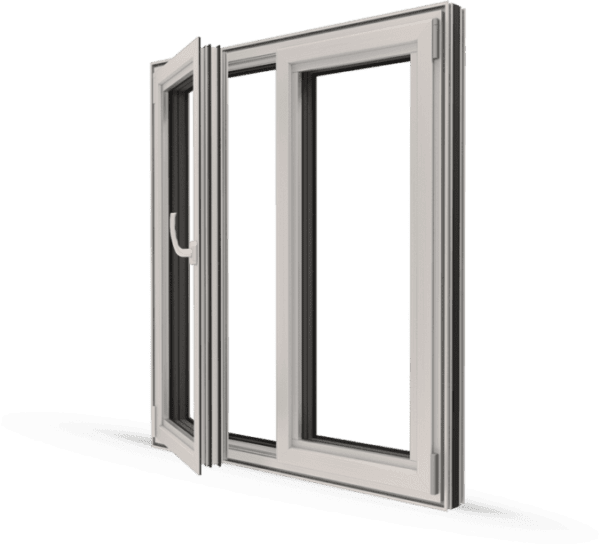

Fagvinduet består av to innadslående rammer i samme karm. Den unike konstruksjonen gjør at man unngår en fast midtpost, slik at man raskt og enkelt kan åpne begge rammene.
Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glasstykkelse: 20-64 min-maks (mm)
- U-verdi: 0.8, 0.9, 1.1,
- Svanemerket: nei
Teknisk beskrivelse
- Karm- og rammehøyde: 109,5/124,5 mm
- Karmdybde: 86 mm
- Rammebredde min/maks (Synlige hengsler): 750 / 1250 mm
- Rammehøyde min/maks (Synlige hengsler): 750 / 2000 ( toveis-svingende samt sidehengslet), 500 / 2000 (sidehengslet) mm
- Rammevekt maks: 130 kg
- Montering: Adjufix
- Drenering (utstansing eller deksel**): Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9A
- Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
- Innbruddklassifisering: RC2
Design
- Ramme-Materiale: Aluminium
- Isolasjons-materiale: Sapa Thermo N9
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Buede former: -
- Foringsnot og utvendig vannese: Ja
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: ja
Andre dokumenter
-
P-merke Hel aluminium
P_mark_certificate_SE.pdf
Monteringsanvisning
-
Monteringmanual glass
20200406-001-Glass_Installation_for_Windows_EntranceDoor_TiltSlidingDoors_NO.pdf
-
Installering kobling av profiler
20181029-001-Instalation-Kobling_av_profiler_90D_45D_Sapa_xx86_xx50_NO.pdf
-
Installasjon Sapa 1086 Innadslående vindu
20200505-001_Installation_innadslaende_vindu_Sapa_1086_NO.pdf
Tegninger
-
ND HelAlu Sapa 1086 vindu
NHA1086W-3.dwg
NHA1086W-3.pdf
FDV Dokumentasjon
-
HelAlu FDV
FDV_Dokumentasjon_Hel-ALU202008.doc
Vedlikehold instruksjon
-
Rengjøring og vedlikehold
20181129-001_Rengjoring_og_Vedlikehold_Sapa_NO2.pdf
