Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glasstykkelse: 20-64 min-maks (mm)
- U-verdi: 0.8, 0.9, 1.1,
- Svanemerket: nei
Teknisk beskrivelse
- Karm- og rammehøyde: 109,5/124,5 mm
- Rammebredde min/maks (Synlige hengsler): 798/1648 mm
- Rammebredde min/maks (Skjulte hengsler): 598/1648 mm
- Rammehøyde min/maks (Synlige hengsler): 798/2048 mm
- Rammehøyde min/maks (Skjulte hengsler): 598/2048 mm
- Rammevekt maks: 130 kg
- Montering: Adjufix
- Drenering (utstansing eller deksel**): Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9a
- Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
- Innbruddklassifisering: RC2
Design
- Ramme-Materiale: Aluminium
- Isolasjons-materiale: Sapa Thermo N9
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Buede former: -
- Foringsnot og utvendig vannese: Ja
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: ja
Kontakt forhandlere
Toveissvingende vindu

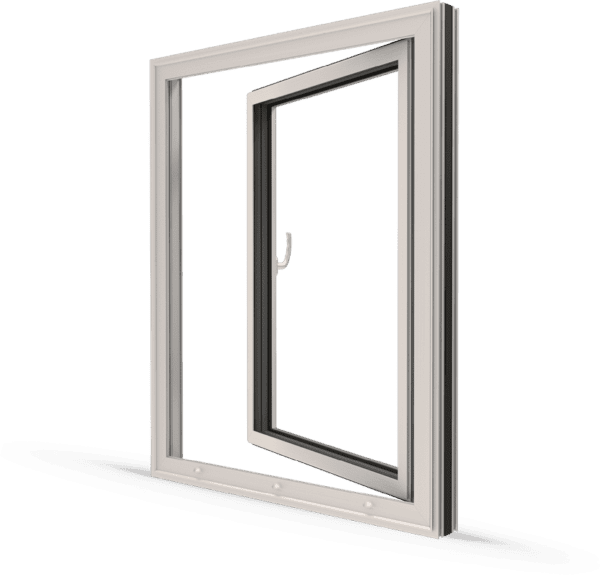

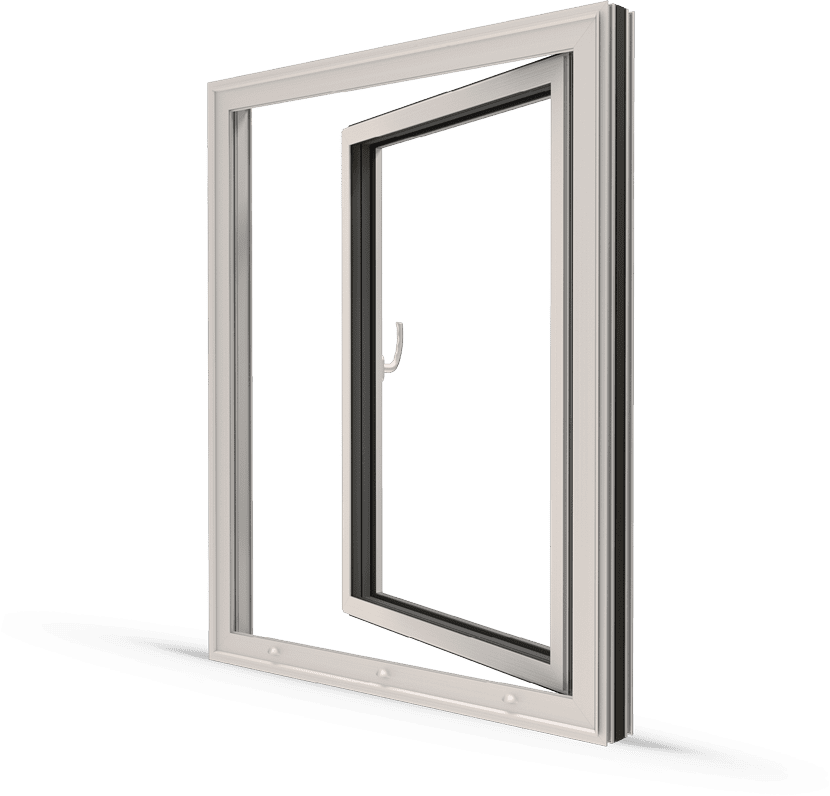

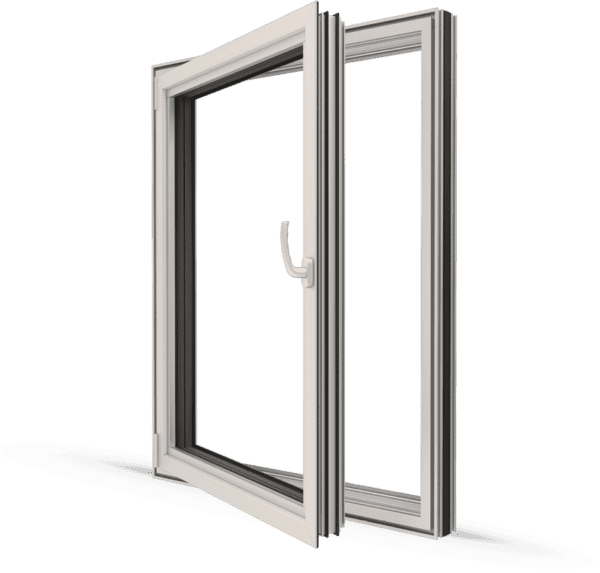

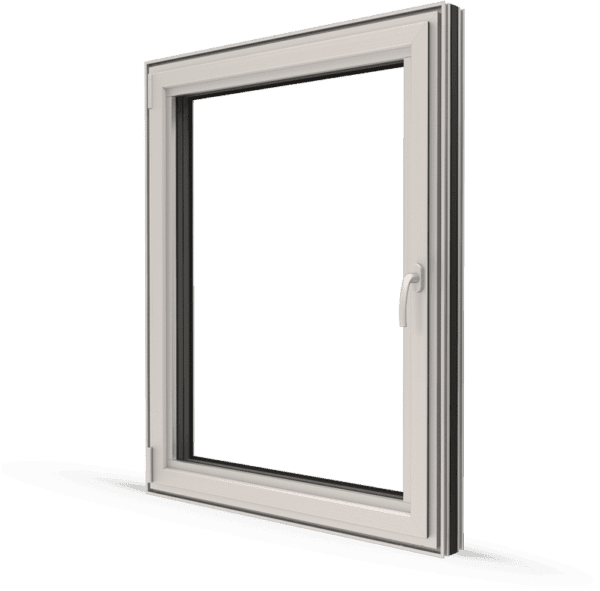

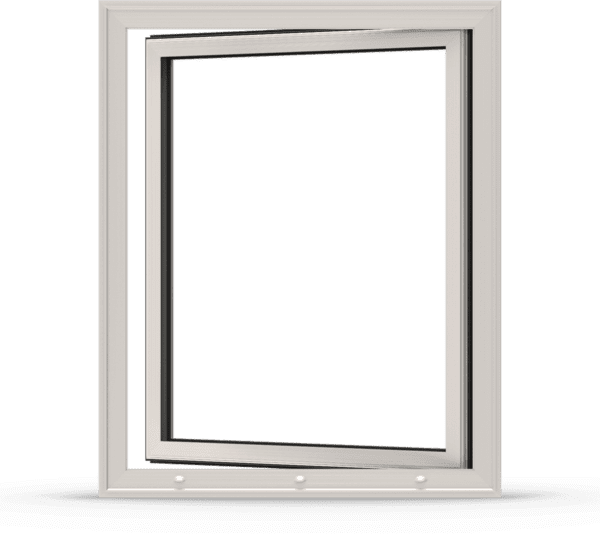

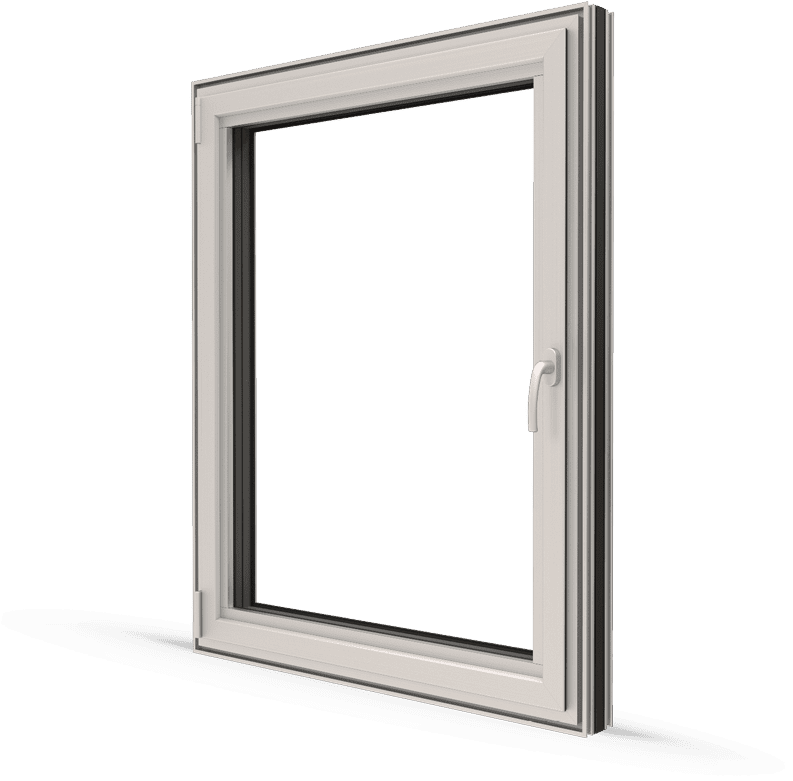

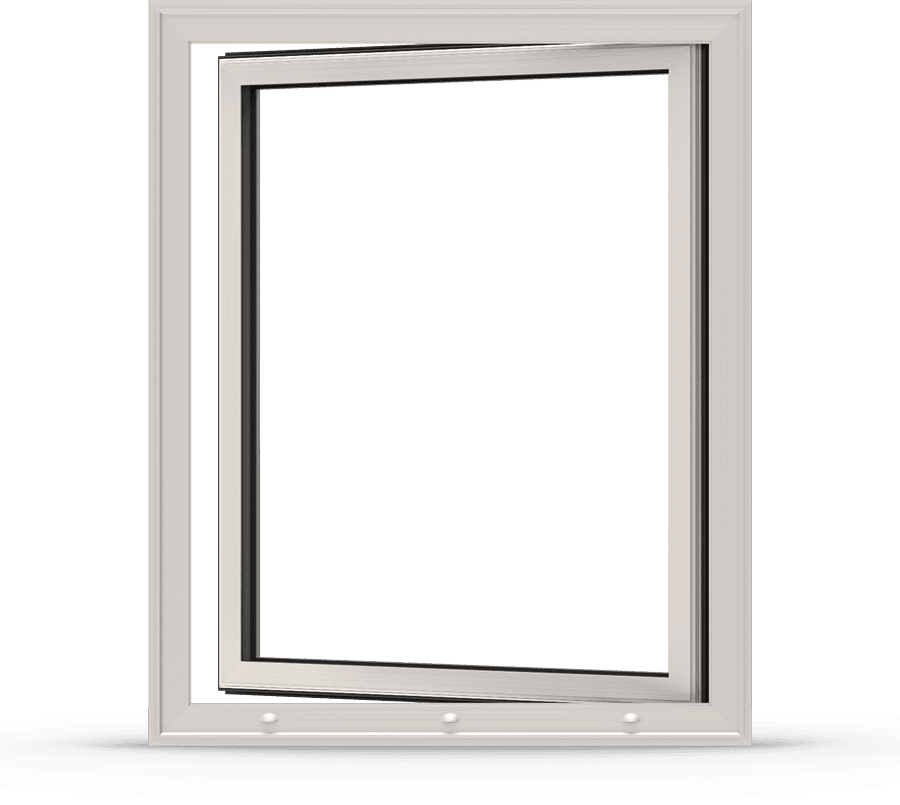

Vinduet er ofte omtalt som Kipp-Dreh, og er en av de vanligste åpningsbare vindustypene i Europa. Med et enkelt håndtak kan man enten vippe toppen av vindusrammen i luftestilling, eller dreie hele rammen innover for enkelt renhold. Konstruksjonen gjør også vinduet svært tett, og skjuler alle beslag bak en robust tetningslist.
Toveis-svingende vinduer i aluminium kan leveres med mange ulike tilpasninger for å passe det enkelte bruksområdet best mulig, fra skjulte hengsler til barnesikring og ulike varianter av håndtak.
Variasjoner
Dokumentasjon
CE deklarasjon
-
HelAlu To-veisvingende Vindu 1086
DoP-VWUAB-AL-002-NO.pdf
Andre dokumenter
-
Brukerveiledning Toveisvingende Vindu Sapa 1086
20181029-001_Operations_toveissvingende_Vinduer_Sapa_1086_NO.pdf
-
P-merke Hel aluminium
P_mark_certificate_SE.pdf
Monteringsanvisning
-
Monteringmanual glass
20200406-001-Glass_Installation_for_Windows_EntranceDoor_TiltSlidingDoors_NO.pdf
-
Installering kobling av profiler
20181029-001-Instalation-Kobling_av_profiler_90D_45D_Sapa_xx86_xx50_NO.pdf
-
Installasjon Sapa 1086 Innadslående vindu
20200505-001_Installation_innadslaende_vindu_Sapa_1086_NO.pdf
-
Fjerning av Vindusramme med Skjulte Hengsler Sapa 1086
20181206-001_Fjerning_av_vindusramme_HiddenHinges_Sapa_1086_NO.pdf
-
Fjerning av Vindusramme med Synlige Hengsler Sapa 1086
20181206-001_Fjerning_av_vindusramme_Innadslaende_Sapa_1086_NO.pdf
Tegninger
-
ND HelAlu Sapa 1086 vindu
NHA1086W-1.pdf
NHA1086W-1.dwg
FDV Dokumentasjon
-
HelAlu FDV
FDV_Dokumentasjon_Hel-ALU202008.doc
Vedlikehold instruksjon
-
Justering og vedlikehold Sapa 1086 Innadslående vindu
20181121-001_Justering_og_vedlikehold_Windows_Sapa_1086_NO.pdf
-
Rengjøring og vedlikehold Hel Alu
20181129-001_Rengjoring_og_Vedlikehold_Sapa_NO2.pdf
