Kombinasjonsvindu
Våre kombinasjonsvindu er utviklet med fokus på vakker design og smekre profiler som gir maksimal lysgjennomgang. Kan også leveres som Svanemerket vindu.
Mer InformasjonKombinasjonsvindu

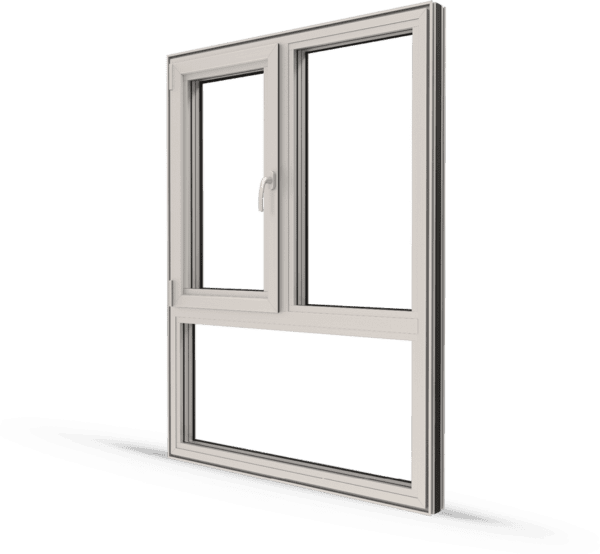

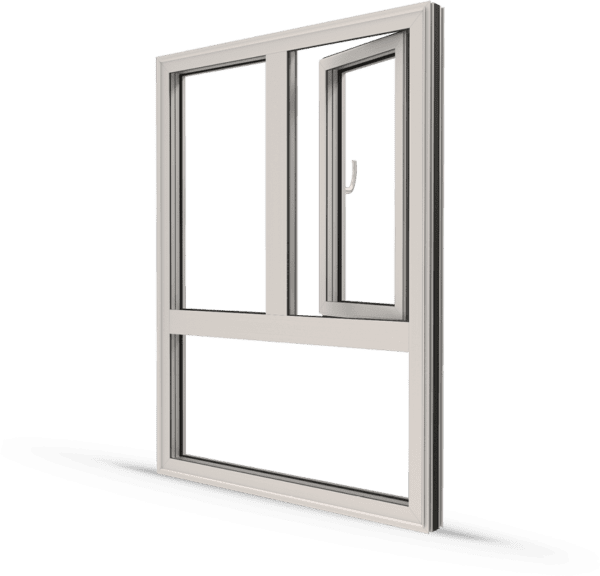

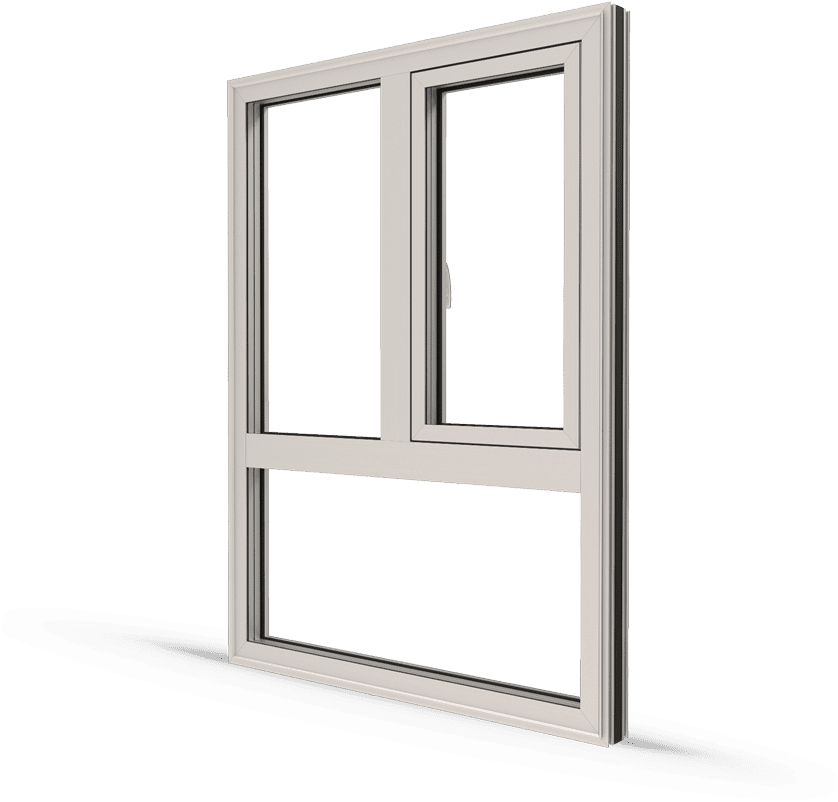

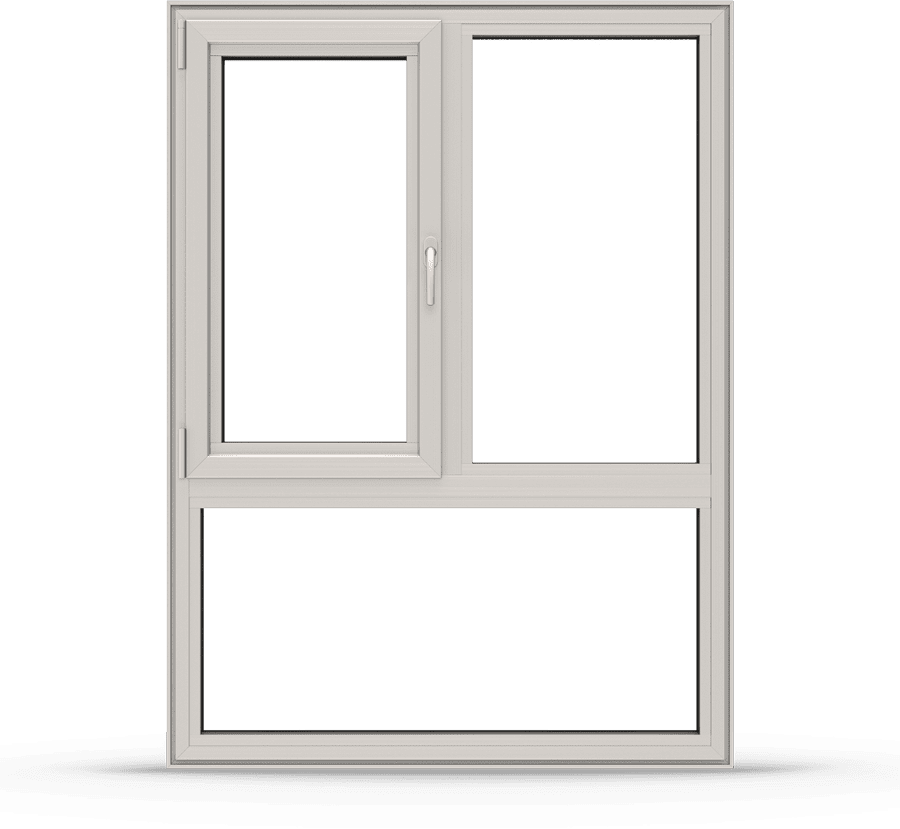

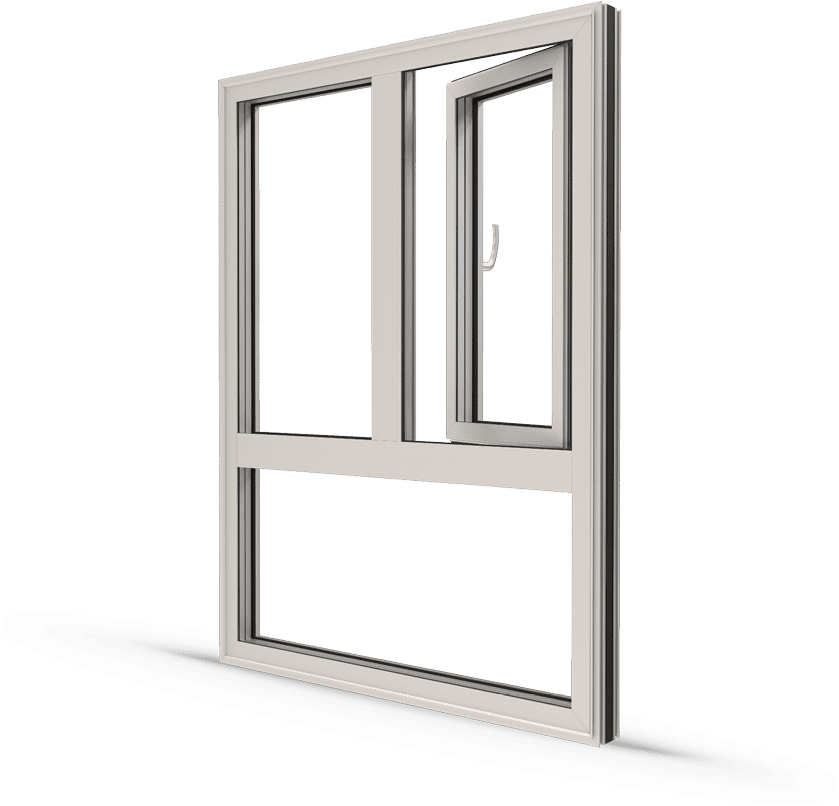

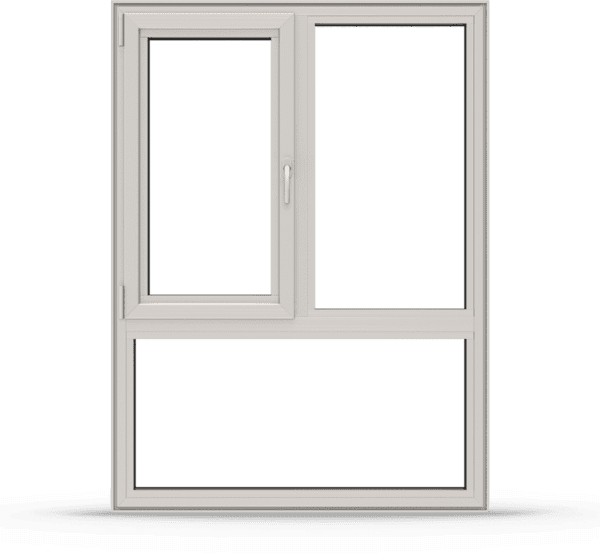

Kombinasjonsvinduet lar deg velge fritt mellom faste og åpningsbare rammer, ferdig montert i en og samme karm.
Med stor fleksibilitet og mange ulike alternativer er kombinasjonsvinduet et godt valg for en lang rekke bruksområder. Du kan selv velge utforming, og hvor du vil ha faste- og innadslående, toveis-svingende vindusfelt.
Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glasstykkelse: 20-64 min-maks (mm)
- U-verdi: 0.8, 0.9, 1.1,
- Svanemerket: nei
Teknisk beskrivelse
- Karm- og rammehøyde: 109,5/124,5 mm
- Karmdybde: 86 mm
- Rammebredde min/maks (Synlige hengsler): 798/1648 mm
- Rammebredde min/maks (Skjulte hengsler): 411/1600 mm
- Rammehøyde min/maks (Synlige hengsler): 798/2048 mm
- Rammehøyde min/maks (Skjulte hengsler): 550/2022 mm
- Rammevekt maks: 130 kg
- Montering: Braketter eller Adjufix
- Drenering (utstansing eller deksel**): Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9A
- Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
- Innbruddklassifisering: RC2
Design
- Ramme-Materiale: Aluminium
- Isolasjons-materiale: Sapa Thermo N9
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Buede former: -
- Foringsnot og utvendig vannese: Ja
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: ja
CE deklarasjon
-
HelAlu Kombinasjonsvindu 1086
210923_DoP-VWUAB-AL-004_NO.pdf
Andre dokumenter
-
Brukerveiledning Toveisvingende Vindu Sapa 1086
20181029-001_Operations_toveissvingende_Vinduer_Sapa_1086_NO.pdf
-
P-merke Hel aluminium
P_mark_certificate_SE.pdf
Monteringsanvisning
-
Monteringmanual glass
20200406-001-Glass_Installation_for_Windows_EntranceDoor_TiltSlidingDoors_NO.pdf
-
Installering kobling av profiler
20181029-001-Instalation-Kobling_av_profiler_90D_45D_Sapa_xx86_xx50_NO.pdf
-
Installasjon Sapa 3086 Fast karm/kombinasjonsvinduer
Installation_Fast_karm_kombinasjonsvinduer_Sapa_3086_NO.pdf
Tegninger
-
ND HelAlu Sapa 1086 vindu
NHA1086W.pdf
NHA1086W.dwg
-
ND HelAlu Sapa 3086 Fast vindu
NHA3086FL-1.pdf
NHA3086FL-1.dwg
FDV Dokumentasjon
-
HelAlu FDV
FDV_Dokumentasjon_Hel-ALU202008.doc
Vedlikehold instruksjon
-
Justering og vedlikehold Sapa 1086 Innadslående vindu
20181121-001_Justering_og_vedlikehold_Windows_Sapa_1086_NO.pdf
-
Rengjøring og vedlikehold Hel Alu
20181129-001_Rengjoring_og_Vedlikehold_Sapa_NO2.pdf
