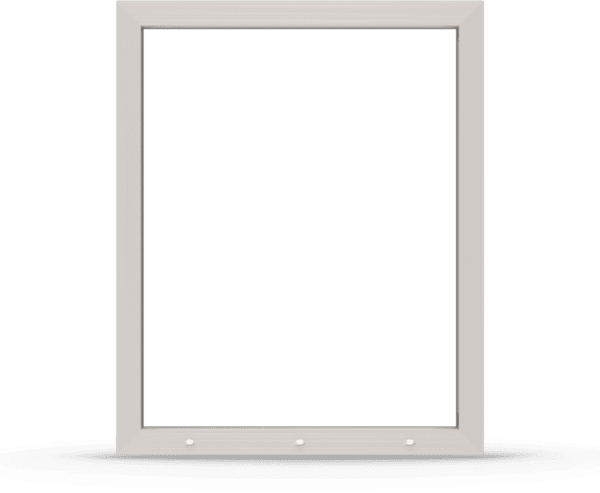

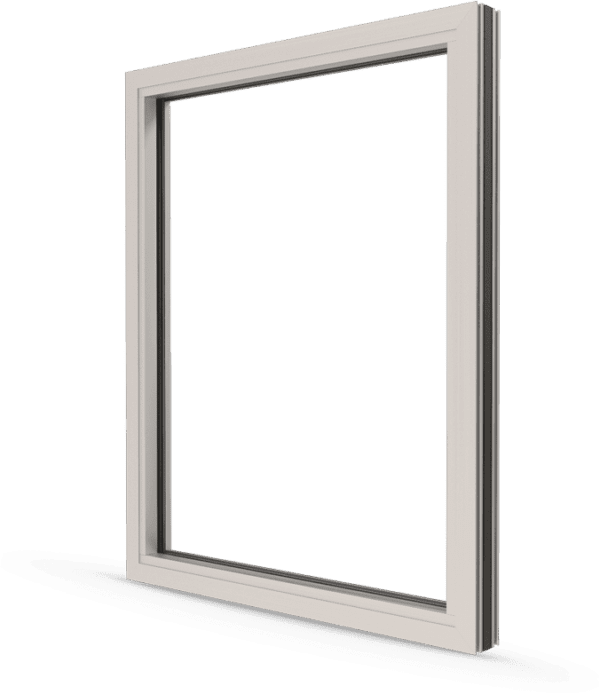

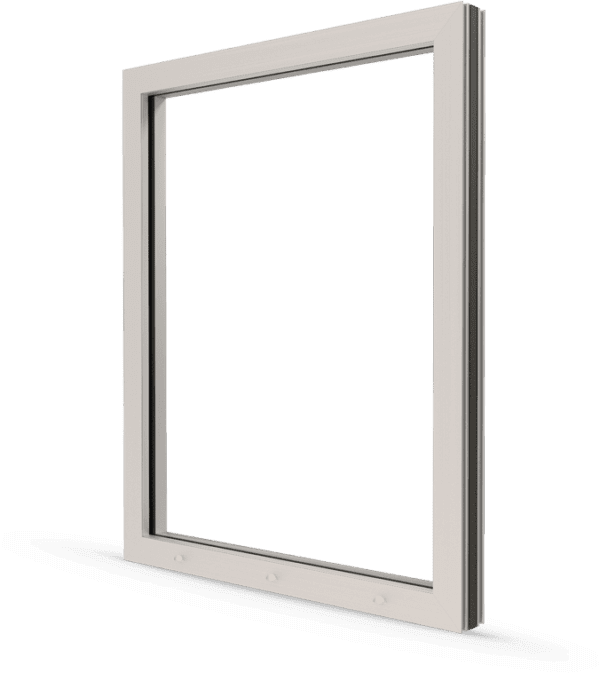

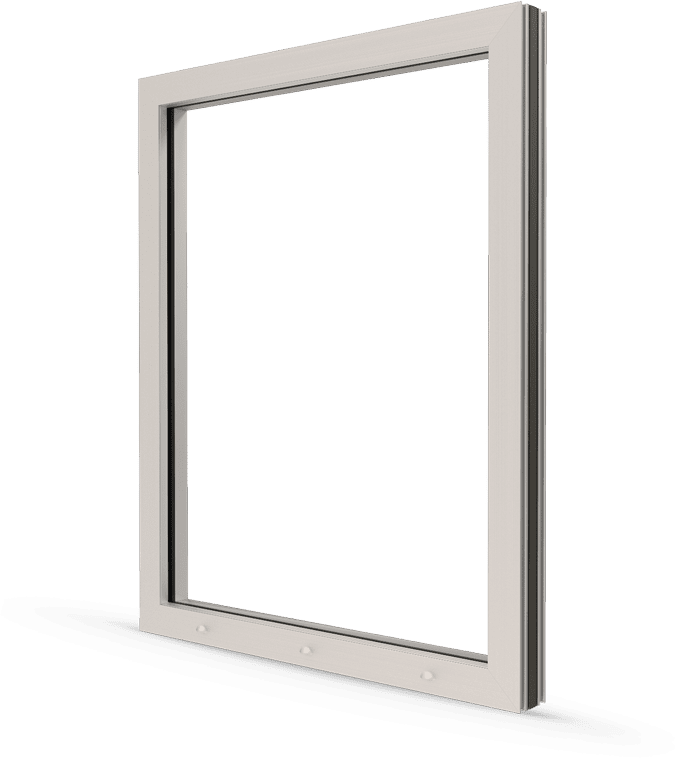

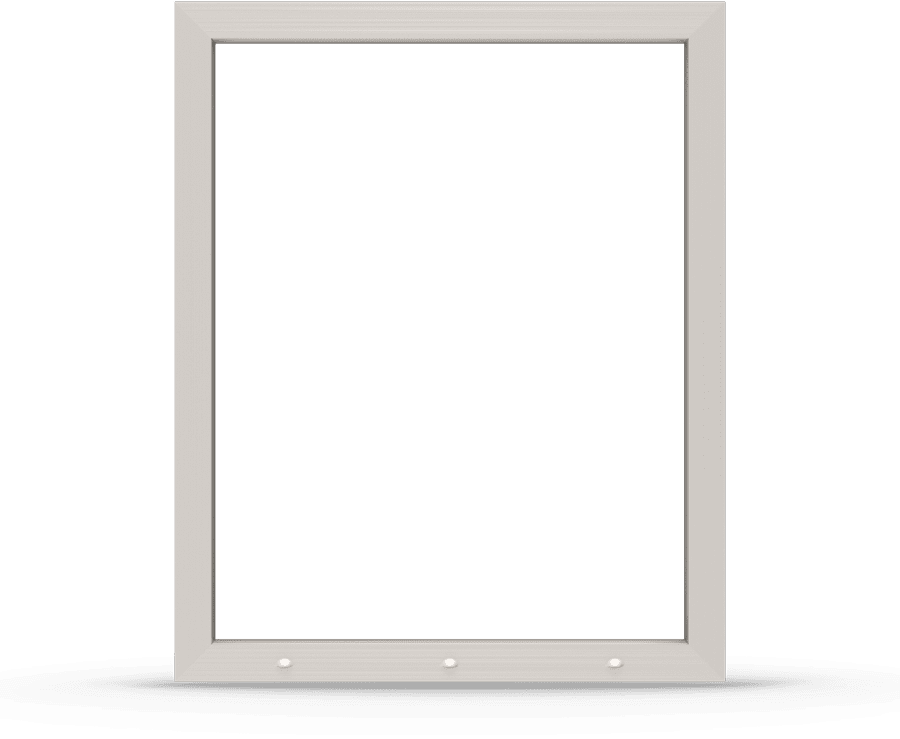

Fast karm
Med lave U-verdier og store dimensjoner tilgjengelig kommer faste vinduer i aluminium virkelig til sin rett.
Mer InformasjonFast karm
Vinduer med fast karm byr på store muligheter for å åpne opp fasader og slippe naturlig lys inn. Siden vinduene ikke kan åpnes eller lukkes er det mulig å produsere dem i svært store størrelser. Slik kan de bli mye mer enn et vindu i veggen, og heller bli en naturlig del av fasaden.
Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Glasstykkelse: 20-64 min-maks (mm)
- U-verdi: 0.7., 0.9,
- Svanemerket: nei
Teknisk beskrivelse
- Karm- og rammehøyde: 67 mm
- Karmdybde: 86 mm
- Rammebredde min/maks (Synlige hengsler): Avhenger av bredde, høyde og vekt på glasset mm
- Rammehøyde min/maks (Synlige hengsler): Avhenger av bredde, høyde og vekt på glasset mm
- Rammevekt maks: Avhenger av bredde, høyde og vekt på glasset kg
- Montering: Braketter
- Drenering (utstansing eller deksel**): Ja
Sertifiseringer
- Vanntetthet (Klassifisering) iht. EN 12208: 9A
- Luftgjennomtrengning (Klassifisering iht. EN 12207): 4
- Vindmotstand (Klassifisering) iht. EN 12210: C3
- Innbruddklassifisering: RC3
Design
- Ramme-Materiale: Aluminium
- Isolasjons-materiale: Sapa Thermo N9
- Anodisert overflate: ja
- Pulverlakkering iht. RAL og NCS: Standard glans 30
- Ulik overflatebehandling på innside og utside: ja
- Buede former: -
- Foringsnot og utvendig vannese: Ja
- Glasslister: Innvendig
- Pakninger: Svart
- Varmkant: Svart
- Skjulte hengsler: nei
CE deklarasjon
-
HelAlu 3086 Vind Fast Karm
210923_DoP-VWUAB-AL-001_NO.pdf
Andre dokumenter
-
P-merke Hel aluminium
P_mark_certificate_SE.pdf
Monteringsanvisning
-
Monteringmanual glass
20200406-001-Glass_Installation_for_Windows_EntranceDoor_TiltSlidingDoors_NO.pdf
-
Installering kobling av profiler
20181029-001-Instalation-Kobling_av_profiler_90D_45D_Sapa_xx86_xx50_NO.pdf
-
Installasjon Sapa 3086 Fast karm/kombinasjonsvinduer
Installation_Fast_karm_kombinasjonsvinduer_Sapa_3086_NO.pdf
Tegninger
-
ND HelAlu Sapa 3086 Fast vindu
NHA3086FL.pdf
NHA3086FL.dwg
FDV Dokumentasjon
-
HelAlu FDV
FDV_Dokumentasjon_Hel-ALU202008.doc
Vedlikehold instruksjon
-
Rengjøring og vedlikehold
20181129-001_Rengjoring_og_Vedlikehold_Sapa_NO2.pdf
