Egenskaper ved standardutførelse
Teknisk Spesifikasjon
- Utvendig utførelse: Tre, Tre/Aluminium,
- Material innvendig: Tre
- Vaakumimpregnert: ja
- Kan inngå i kombinasjon: ja
- Glass: 4-16G-ES4
- Hengslebeslag: NorDan TopTech
- Lukkebeslag: Esp. NorDan
- Hengslebeslag: NorDan TopTech
- Lukkebeslag: Esp. NorDan
- u-verdi: 0.8, 0.9, 1.0, 1.1, 1.2,
- Svanemerket: Ja. Kan leveres som svanemerket.
Teknisk beskrivelse
- Karmdyp Tre: 92 mm, 105 mm,
- Karmdyp Tre/Aluminium: 100mm, 113mm,
- Min Bredde 92 karm: 348
- Maks Bredde 92 karm: 2388
- Min Høyde 92 karm: 388
- Maks Høyde 92 karm: 1788
- Min Bredde 100 karm: 348
- Maks Bredde 100 karm: 2388
- Min Høyde 100 karm: 388
- Maks Høyde 100 karm: 1788
- Min Bredde 105 karm: 348
- Maks Bredde 105 karm: 2388
- Min Høyde 105 karm: 450
- Maks Høyde 105 karm: 1788
- Min Bredde 113 karm: 348
- Maks Bredde 113 karm: 2388
- Min Høyde 113 karm: 450
- Maks Høyde 113 karm: 1788
- Maks Bredde+Høyde: 3400
- Rammevekt: 80
Kontakt forhandlere

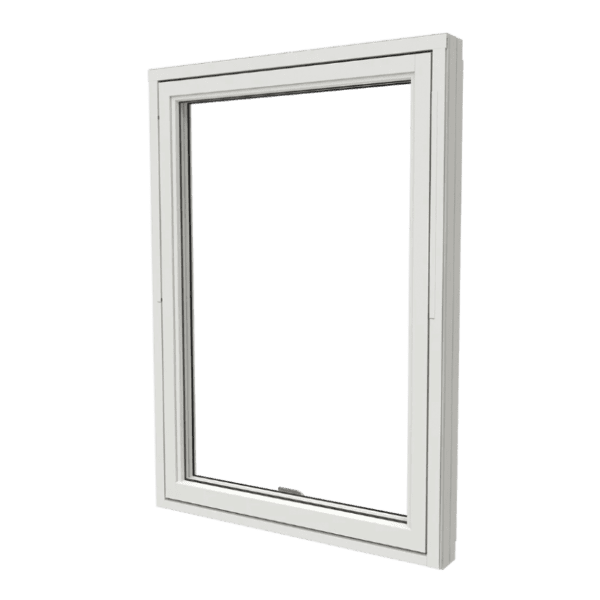

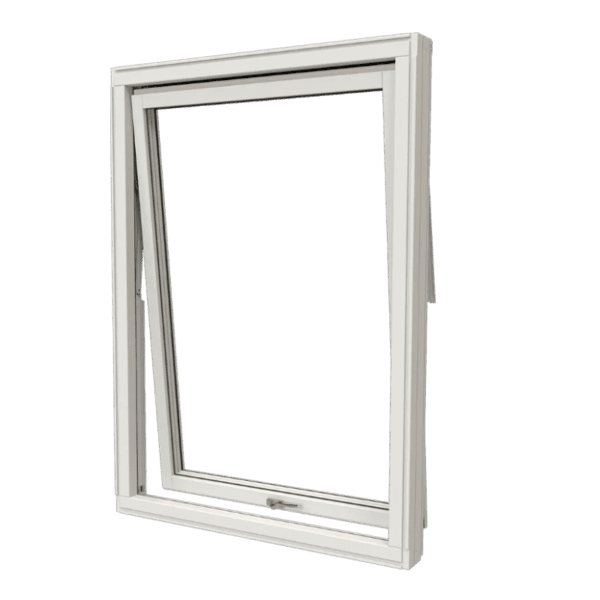

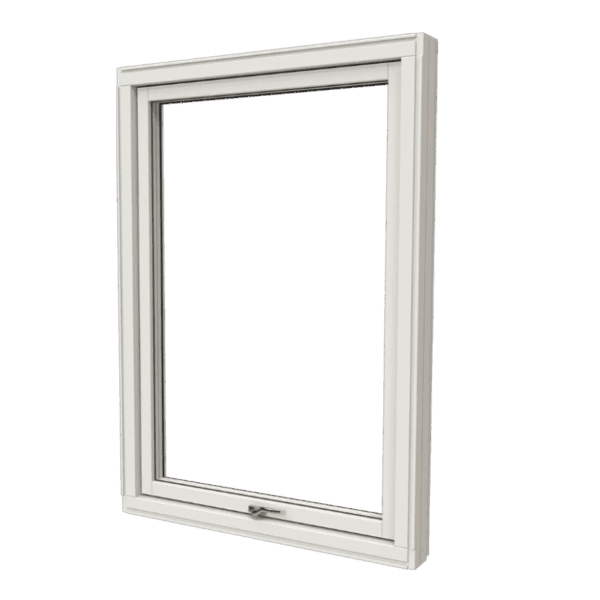

Toppsving

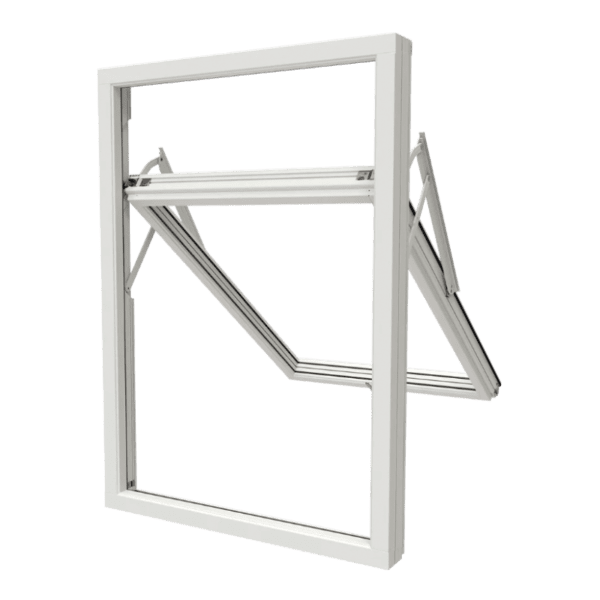

Velbalansert beslag gjør at rammen lett kan vendes 180 grader for trygg vasking fra innsiden. Solide vaskestoppbeslag er også integrert i hengslene for trygg vasking av vinduets utside innomhus. Vinduet har en avansert og effektiv barnesikring integrert i hengslene. NorDan Toppsving er det eneste standardproduserte vindu som tilfredsstiller kravene til innbruddsikring med hensyn til press mellom karm og ramme. Kan også leveres som Svanemerket vindu.
Klassisk og elegant
Toppsving har stort rom for individuell tilpasning. Vinduet inngår blant de utadslående produktene fra NorDan som er spesielt designet for å passe inn i klassiske og mer tradisjonelle bygg. Den klassiske utformingen kombinert med svært god støydemping gjør Toppsving til et suverent valg ved rehabilitering av bebyggelse i bystrøk.
Sterke beslag og smarte funksjoner

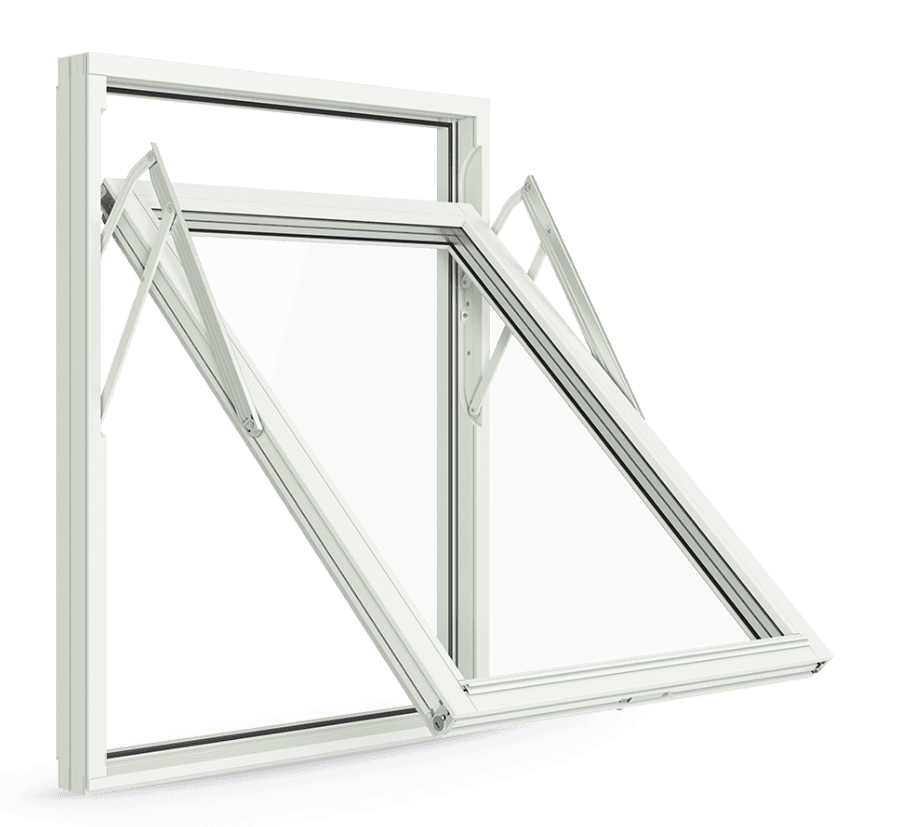

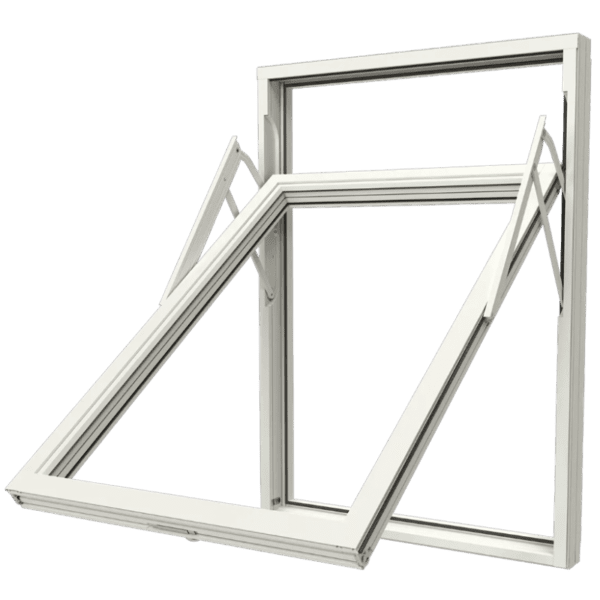

Velbalanserte beslag gjør at rammen lett kan vendes 180 grader for trygg vasking fra innsiden. Solide vaskestoppsbeslag er også integrert i hengslene for trygg vasking av vindu. Store vinduer er ingen problem da vårt egenutviklede beslag klarer rammevekt på 80 kg. effektiv barnesikring stopper likevel ethvert "fluktforsøk” fra viltre krabater. NorDan har det eneste utadslående standardproduserte vindu som tilfredsstiller kravene til inn bruddsikring med hensyn til press mellom karm og ramme.
Variasjoner
Dokumentasjon
CE deklarasjon
-
NTech Utadslående enkelrams vindu, kombinasjon vindu & fagvindu.
DoP-NDAS-013-NO_Rev3.pdf
-
NTech utadslående enkelrams vindu og fagvindu.
DoP-NDAS-010-NO_Rev6.pdf
-
NTech 105/80 utadslående enkelrams og fagvindu.
DoP-NDAS-025-NO_Rev5.pdf
-
NTech Passiv 105/80 utadslående enkelrams vindu og fagvindu.
DoP-NDAS-029-NO_Rev4.pdf
-
NTech Utadslående enkelrams og fagvindu.
DoP-NDAS-007-NO_Rev5.pdf
Andre dokumenter
-
Egendeklarasjon BREEAM-NOR
Egendeklarasjon-Breeam-NOR-sjekkliste-A20.pdf
Monteringsanvisning
-
Forslag montering lenger inn i vegg Ny vannese og nytt karmspor i 2009: Produktinformasjon med forslag montering lenger inn i vegg
produktinformasjon12-20091.pdf
-
Glass Montere eller skifte glass i et NorDan Produkt
Glazing-document-INTERNATIONAL-lo-res-4-7-13.pdf
-
NTech-vindu Monteringsanvisning NTech-vindu
Monteringsanvisning-NTech-vindu.pdf
-
Toppsving Vindu Art 240235
Monteringsanvisning_Fitting_ToppsvingVindu_Vridfonster_TopSwingWindowArt240235.pdf
-
VIS-monteringsanvisning VIS montering av vinduer og dører lenger inn i vegg
200256-VIS-monteringsanvisning-Mars-2014.pdf
Garanti
-
Garanti og reklamasjonsrett
Garanti.pdf
Tegninger
-
N360900 ND NTech Villa Toppsving 92 mm karm
N360900.pdf
N360900-1.dwg
-
N360901 ND NTech Villa Toppsving 100 mm karm inkl. 8 mm alum.
N360901.pdf
N360901-1.dwg
-
N360902 ND NTech Villa Toppsving 105/80, 105 mm karm.
N360902.pdf
N360902-1.dwg
-
N360903 ND NTech Villa Toppsving 113 mm karm inkl. 8 mm alum.
N360903.pdf
N360903-1.dwg
-
N360904 ND NTech Villa Toppsving NTech Passiv, 105 mm karm.
N360904.pdf
N360904.dwg
-
N360905 ND NTech Villa Toppsving NTech Passiv, 113 mm karm inkl. 8 mm alum.
N360905.pdf
N360905-1.dwg
FDV Dokumentasjon
-
NTech FDV I henhold til Plan-og Bygningsloven har NorDan utarbeidet et eksempel på FDV-dokumentasjon for NorDan Vinduer og Dører.
FDV-Kunde2020.doc
Vedlikehold instruksjon
-
Standard maling beis og lakk
Standard-maling-beis-og-lakk2.pdf
-
Vedlikehold av vinduer og dører
Vedlikehold.pdf
